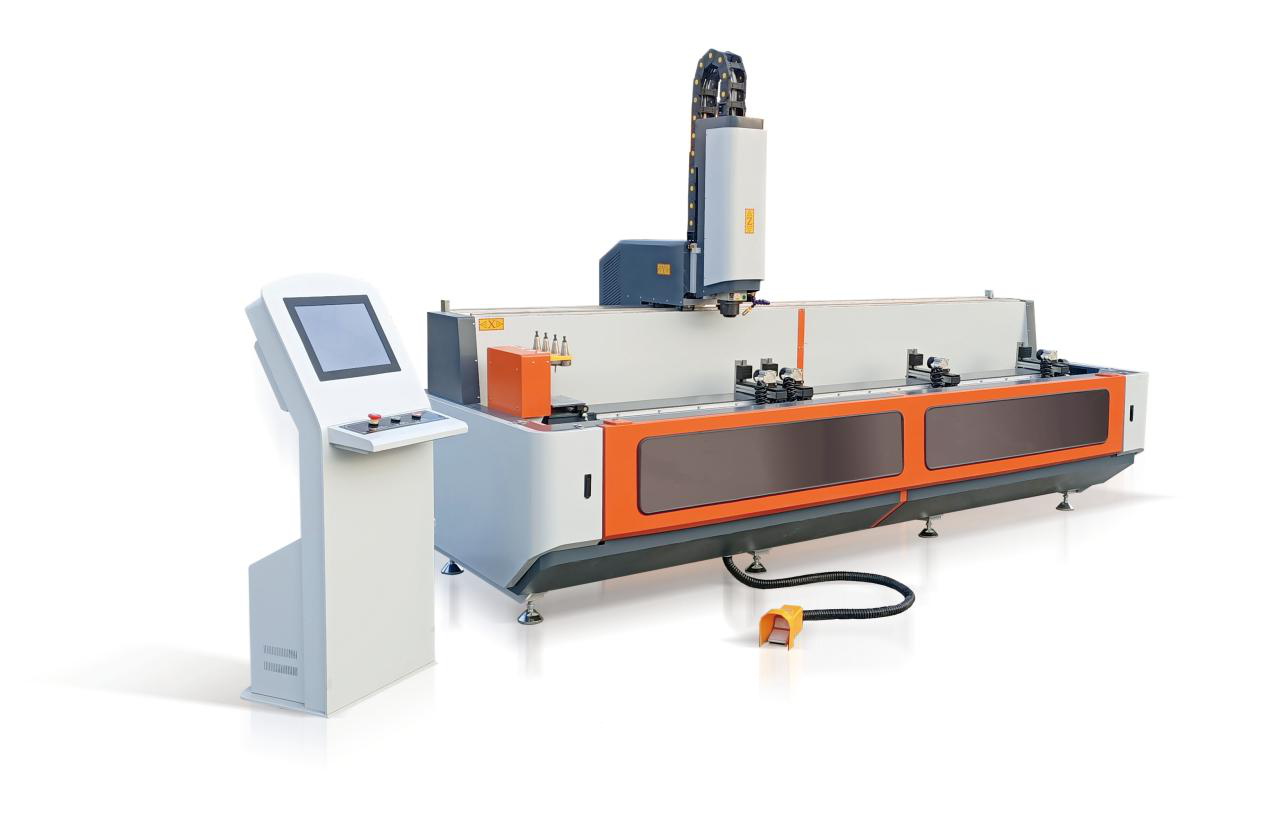

加工性能及特点：采用FC智能工控机结合专业控制系统软件，四工位换刀，友好人机界面，设备操作简单、方便；适用于120mm*120mm铝合金型材、工业铝材等轻质合金以及V-PVC型材的铣削、钻孔等加工；采用高精度直线运动副、滚珠丝杆，保证运行平稳，具有较高的定位及加工精度；采用高品质高速变频换刀电主轴，确保加工稳定性，转动稳定，噪音小，切削能力强；具有程序保存功能，使用方便快捷；工作台运动方式，可实现内外90°、水平180°三面自动翻转；工件夹具左右可移动。
设备配置：
名称
S3000FZ-4H刀库
控制系统
FC智能工控机
触摸屏
15寸
触摸屏 安装位置
外置
继电器
欧姆龙集成/上海
电磁阀
巨开24V/浙江/亚德客/台湾
接近开关
欧姆龙
驱动电机
米格/伺服电机
驱动器
赛孚德/伺服驱动器
开关电源
台达/台湾
低压电器
正泰
电缆
屏蔽
主轴电机/换刀/功率
HQD风冷6KW
变频器
众辰
减速机
日本/多摩川或德国/纽格尔
气缸
百帝/亚德客
导轨
TBI/台湾
丝杠
齿条
5级研磨高精度
X轴丝杠连接方式
弹性联轴器/直连
床身/钣金
加重/退火/CNC加工
机头
铝合金/铸铝/CNC加工
旋转工作台
双矩管焊合/退火
保修期2年
系统/驱动器/驱动电机/变频器
翻转角度
内/外90°、水平180°
设备外形尺寸/mm
3750*1450*2100
有效加工范围mm
内翻150*110；外翻150*150；0面150*150
设备加工行程范围/mm
X轴行程2900；Y轴行程320；Z轴行程300
X/Y快移速度
60000-70000mm/min
数值
输入电压
380V50HZ
工作气压
0.6-0.8MPA
总功率
8.5KW
耗气量
100L/min
铣刀转速
8000-24000r/min
主轴功率
6KW
X轴行程
2900MM
X轴速度
0-60M/min
Y轴行程
320MM
Y轴速度
Z轴行程
300MM
Z轴速度
外形尺寸
3700*1700*2400
质量
1200KG
